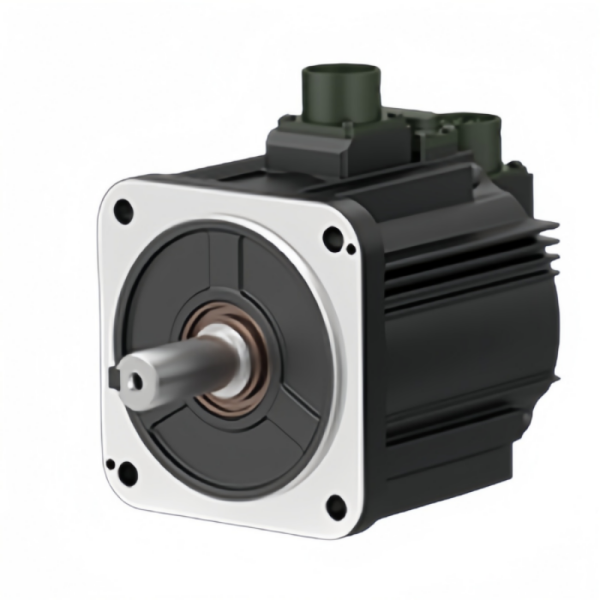

yaskawa安川伺服電機SGMXJ-08AUA6EC2深度解析

核心參數與性能

功率與扭矩

額定功率：750W，適用于中等負載場景，如自動化設備、機器人關節、數控機床等。

額定扭矩：2.39N·m，轉速達7000rpm，滿足高速運動需求。

帶剎車功能：內置電磁剎車，確保斷電時負載安全鎖定，適用于垂直軸或需要防墜落的場景。

編碼器與精度

編碼器類型：26位編碼器，分辨率高達6710萬脈沖/轉，實現納米級位置反饋。

定位精度：±1弧秒（約0.00028°），在半導體設備、晶圓傳輸?shù)雀呔葓?chǎng)景中可滿足0.1μm級誤差要求。

機械規格

法蘭尺寸：80mm，適配標準機械安裝接口。

軸徑：19mm，支持標準聯軸器或齒輪連接。

防護等級：IP65，防塵防水，適應惡劣工業環境。

技術優勢與創新

動態響應優化

采用ARM+FPGA混合架構，支持1kHz速度環帶寬和0.5ms指令響應時間，確保六軸機械臂在焊接、裝配等任務中實現0.02mm重復定位精度。

自適應陷波濾波器可抑制機械共振，提升末端負載能力20%以上。

能效與可靠性

智能功率模塊（IPM）與軟啟動電路降低待機功耗30%，符合IEC 61800-3能效標準。

工作溫度范圍-40℃至+70℃，MTBF超過10萬小時，適用于風電變槳、沙漠光伏跟蹤等環境。

系統集成能力

提供全閉環控制方案，通過光柵尺反饋消除滾珠絲杠傳動誤差，定位精度達±0.5μm。

應用場景

工業機器人

汽車焊接：搭配安川GP系列機器人，焊接節拍提升至12秒/件，廢品率降低至0.03%。

3C裝配：在手機攝像頭模組組裝中，實現0.01mm級微孔對準，提升良品率。

數控機床

五軸加工中心：鈦合金銑削表面粗糙度從Ra1.6降至Ra0.4，滿足航空零件加工需求。

超精密車床：支持300%額定扭矩瞬時過載，適應鋁合金高速切削。

新能源領域

風電變槳系統：雙通道熱備份設計將故障率降至0.1次/年，年發電量提升8%，維護成本降低40%。

光伏跟蹤支架：在-40℃低溫環境下穩定啟動，跟蹤精度±0.1°，提升發電效率。

半導體制造

光刻機晶圓臺：實現1m/s2加速度與5nm定位精度，電流環噪聲<0.1%，避免納米級振動干擾。

晶圓檢測設備：在10??Torr真空環境下長期運行，滿足嚴苛潔凈度要求。
